铝合金压制索具:压制钢丝绳索具

服务热线:025-58795885    13809047887

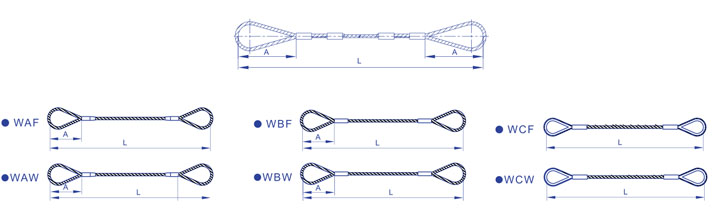

示意图


产品参数

产品型号 钢丝绳直径
(mm)
额定载荷 近似套长 A
(mm)
麻芯 钢芯 麻芯(kn) 钢芯(kn)
WAF06 WBF06 WCF06 WAW06 WBF06 WAW06 6 3.2 3.4 180
WAF07 WBF07 WCF07 WAW07 WBF07 WAW07 7 4.3 4.7 190
WAF08 WBF08 WCF08 WAW08 WBF08 WAW08 8 5.7 6.1 210
WAF09 WBF09 WCF09 WAW09 WBF09 WAW09 9 7.2 7.8 230
WAF10 WBF10 WCF10 WAW10 WBF10 WAW10 10 8.9 9.6 230
WAF11 WBF11 WCF11 WAW11 WBF11 WAW11 11 11 12 250
WAF12 WBF12 WCF12 WAW12 WBF12 WAW12 12 13 14 260
WAF13 WBF13 WCF13 WAW13 WBF13 WAW13 13 15 16 260
WAF14 WBF14 WCF14 WAW14 WBF14 WAW14 14 17 19 280
WAF16 WBF16 WCF16 WAW16 WBF16 WAW16 16 23 24 320
WAF18 WBF18 WCF18 WAW18 WBF18 WAW18 18 29 31 360
WAF20 WBF20 WCF20 WAW20 WBW20 WCW20 20 35 38 400
WAF22 WBF22 WCF22 WAW22 WBW22 WCW22 22 43 46 440
WAF24 WBF24 WCF24 WAW24 WBW24 WCW24 24 51 55 480
WAF26 WBF26 WCF26 WAW26 WBW26 WCW26 26 60 65 520
WAF28 WBF28 WCF28 WAW28 WBW28 WCW28 28 69 75 560
WAF30 WBF30 WCF30 WAW30 WBW30 WCW30 30 80 86 600
WAF32 WBF32 WCF32 WAW32 WBW32 WCWF32 32 91 98 640
WAF34 WBF34 WCF34 WAW34 WBW34 WCW34 34 102 110 680
WAF36 WBF36 WCF36 WAW36 WBW36 WCW36 36 115 124 720
WAF38 WBF38 WCF38 WAW38 WBW38 WCW38 38 128 138 760
WAF40 WBF40 WCF40 WAW40 WBW40 WCW40 40 142 153 800
WAF42 WBF42 WCF42 WAW42 WBW42 WCW42 42 157 169 840
WAF44 WBF44 WCF44 WAW44 WBW44 WCW44 44 172 185 880
WAF46 WBF46 WCF46 WAW46 WBW46 WCW46 46 187 203 920
WAF48 WBF48 WCF48 WAW48 WBW48 WCW48 48 203 220 960
WAF50 WBF50 WCF50 WAW50 WBW50 WCW50 50 221 240 1000
WAF52 WBF52 WCF52 WAW52 WBW52 WCW52 52 239 259 1040
WAF54 WBF54 WCF54 WAW54 WBW54 WCW54 54 258 279 1080
WAF56 WBF56 WCF56 WAW56 WBW56 WCW56 56 277 301 1120
WAF58 WBF58 WCF58 WAW58 WBW58 WCW58 58 298 322 1160
WAF60 WBF60 WCF60 WAW60 WBW60 WCW60 60 319 345 1200
-- WBF62 -- -- WBW62 -- 62 290 343 1240
-- WBF64 -- -- WBW64 -- 64 309 365 1280
-- WBF66 -- -- WBW66 -- 66 329 389 1320
-- WBF68 -- -- WBW68 -- 68 349 413 1360
-- WBF70 -- -- WBW70 -- 70 370 437 1400
-- WBF72 -- -- WBW72 -- 72 391 463 1440
-- WBF74 -- -- WBW74 -- 74 413 489 1480
-- WBF76 -- -- WBW76 -- 76 436 516 1520
-- WBF78 -- -- WBW78 -- 78 459 543 1560
-- WBF80 -- -- WBW80 -- 80 483 571 1600
-- WBF82 -- -- WBW82 -- 82 507 600 1640
-- WBF84 -- -- WBW84 -- 84 532 630 1680
-- WBF86 -- -- WBW86 -- 86 558 660 1720
-- WBF88 -- -- WBW88 -- 88 584 691 1760
-- WBF90 -- -- WBW90 -- 90 611 723 1800
-- WBF92 -- -- WBW92 -- 92 639 756 1840
-- WBF94 -- -- WBW94 -- 94 667 789 1880
-- WBF96 -- -- WBW96 -- 96 695 823 1920
-- WBF98 -- -- WBW98 -- 98 725 857 1960
-- WBF100 -- -- WBW100 -- 100 755 893 2000
-- WBF102 -- -- WBW102 -- 102 785 929 2040
-- WBF104 -- -- WBW104 -- 104 816 966 2080
-- WBF106 -- -- WBW106 -- 106 848 1003 2120
-- WBF108 -- -- WBW108 -- 108 880 1041 2160

表中数据近似套长A 不适用于WCF 和WCW 系列。
